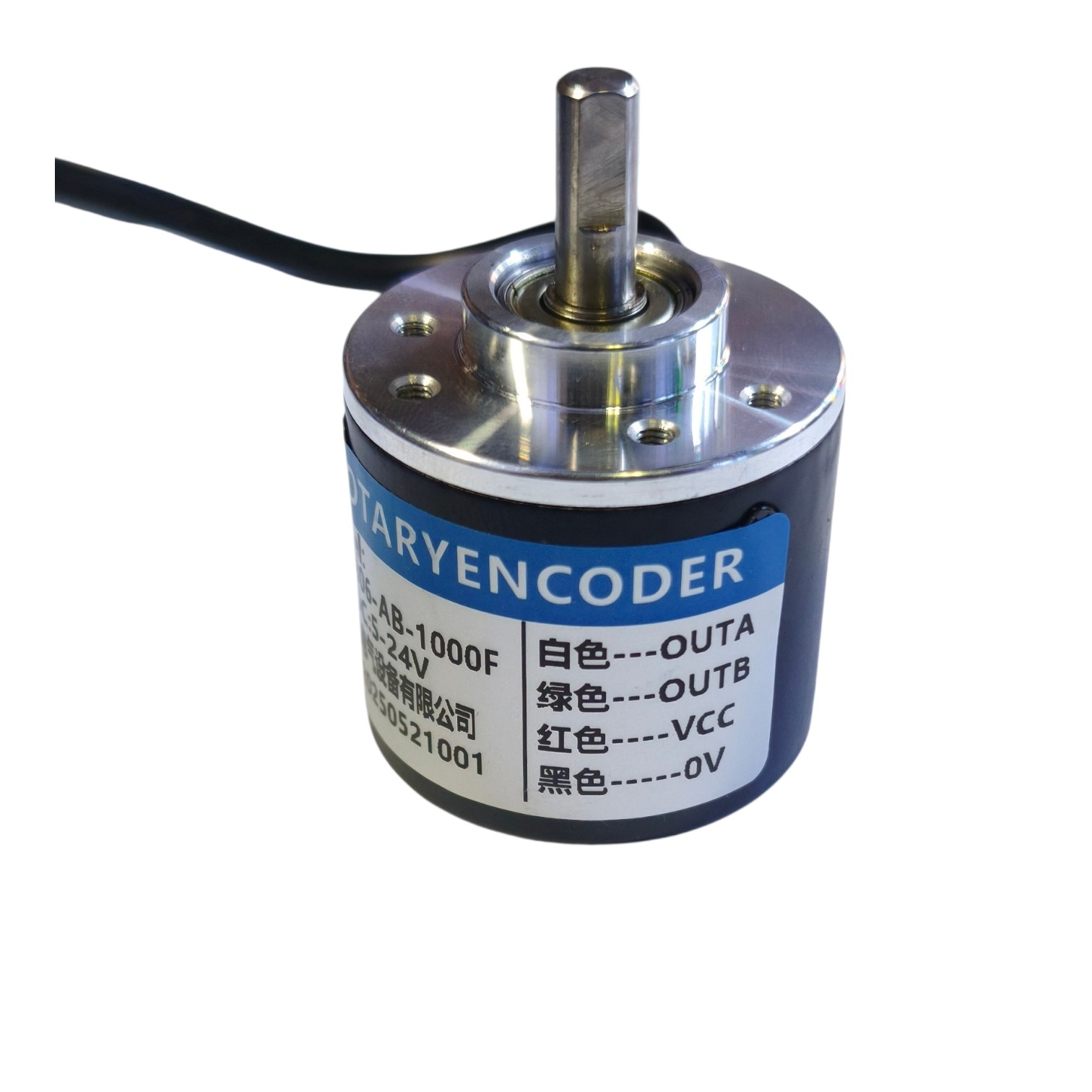

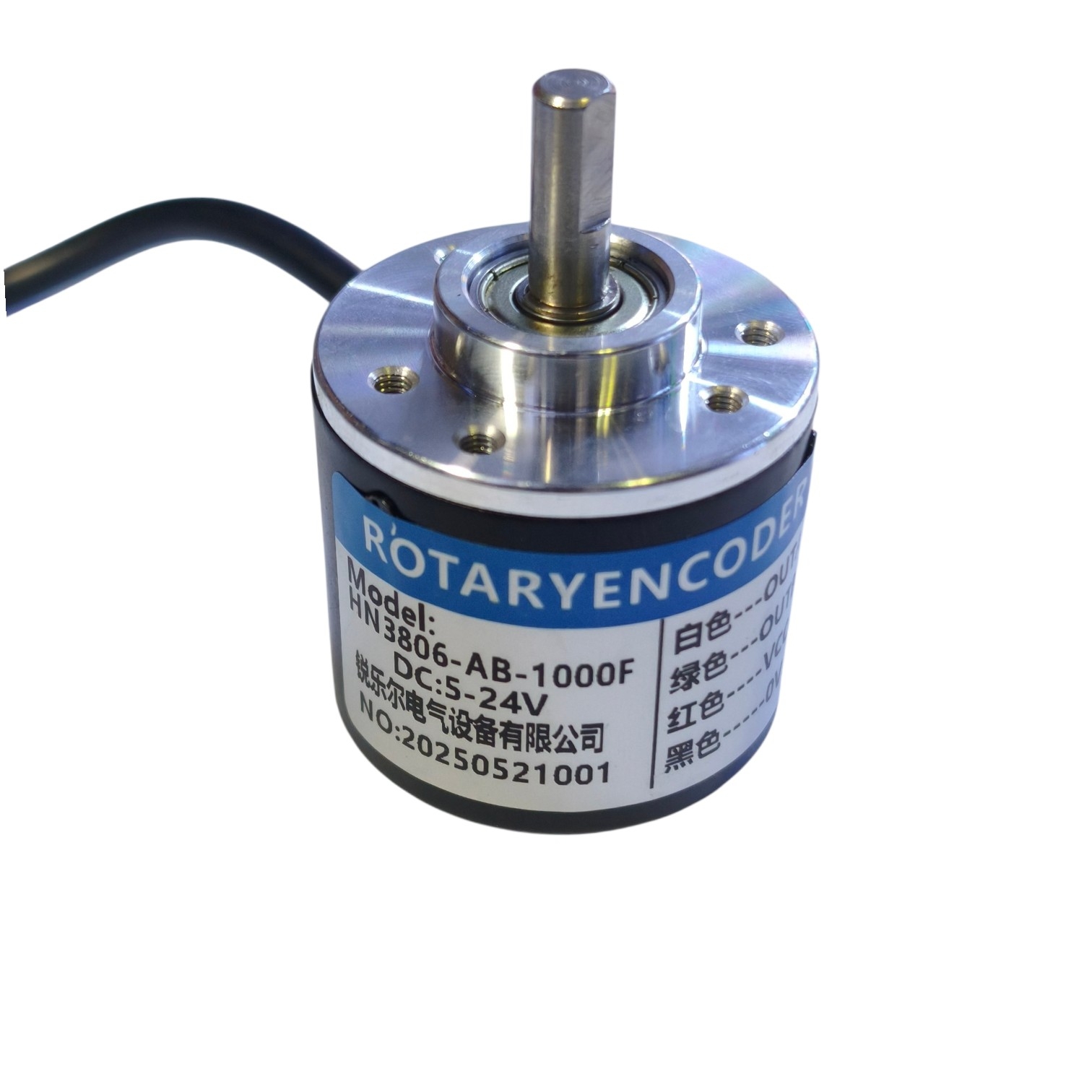

ENCODER ROTATORIO INCREMENTAL HN3806-AB-1000F DC 5V-24V

Cuenta con cuerpo metálico de 38mm, eje de 6mm y salida lateral de cable blindado para reducir interferencias eléctricas. Compatible con alimentación DC de amplio rango y aplicaciones de hasta 5000 RPM.

Características

Encoder incremental AB bifásico

Resolución de 1000PPR

Salida NPN de colector abierto

Señal de cuadratura para detección de dirección

Compatible con PLC, Arduino, ESP32 y Mach3

Cable blindado para reducción de ruido eléctrico

Montaje mediante tornillos M3

Eje de 6mm

Alta precisión de conteo

Velocidad máxima de 5000 RPM

Ficha técnica

Modelo: HN3806

Tipo: Encoder rotatorio incremental

Resolución: 1000PPR

Señal de salida: AB bifásica

Tipo de salida: NPN open collector

Voltaje de alimentación: DC 5V – 24V

Frecuencia máxima: 30KHz

Velocidad máxima: 5000 RPM

Diámetro del cuerpo: 38mm

Diámetro del eje: 6mm

Longitud del eje: 15mm

Plataforma exterior del eje: 5mm x 20mm

Orificios de montaje: M3

Tipo de cableado: Salida lateral

Cable rojo: VCC

Cable negro: GND

Cable blanco: Fase A

Cable verde: Fase B

Blindaje: Malla blindada integrada
