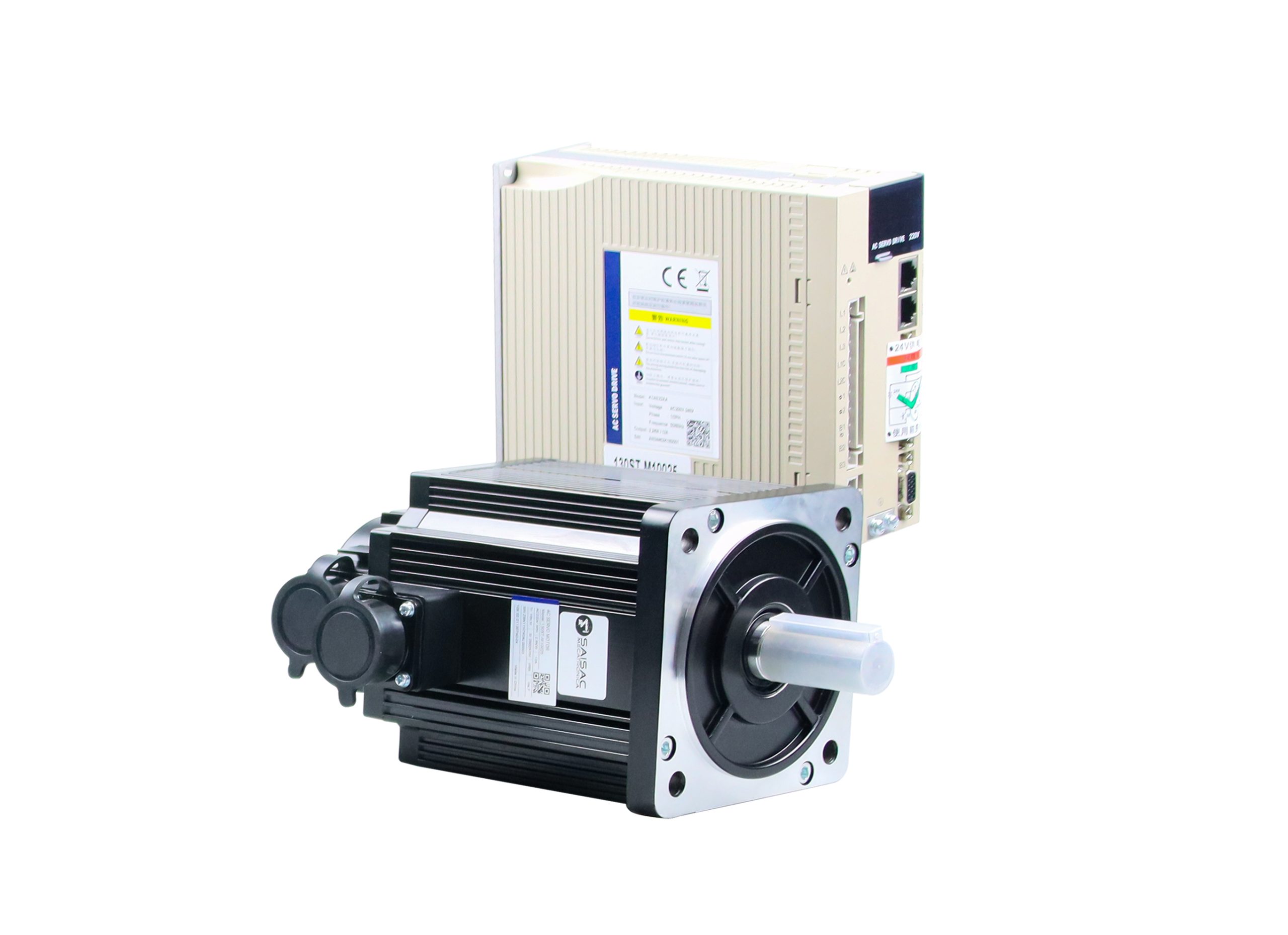

KIT SERVOMOTOR 5.5KW (SERVODRIVER,SERVOMOTOR,CABLES)

Características Principales:

Potencia Nominal: 5.5 kW (5500 W)

Voltaje Nominal: 380 V

Corriente Nominal: 12 A

Velocidad Nominal: 1500 RPM

Par Nominal: 35 Nm

Par Máximo: 70 Nm

Constante de Voltaje: 181 V/Krpm

Coeficiente de Par: 2.9 Nm/A

Inercia del Rotor: 8.6 × 10^-3 Kg.m²

Resistencia Línea-Línea: 0.62 Ω

Inductancia Línea-Línea: 4.0 mH

Constante de Tiempo Eléctrica: 6.45ms

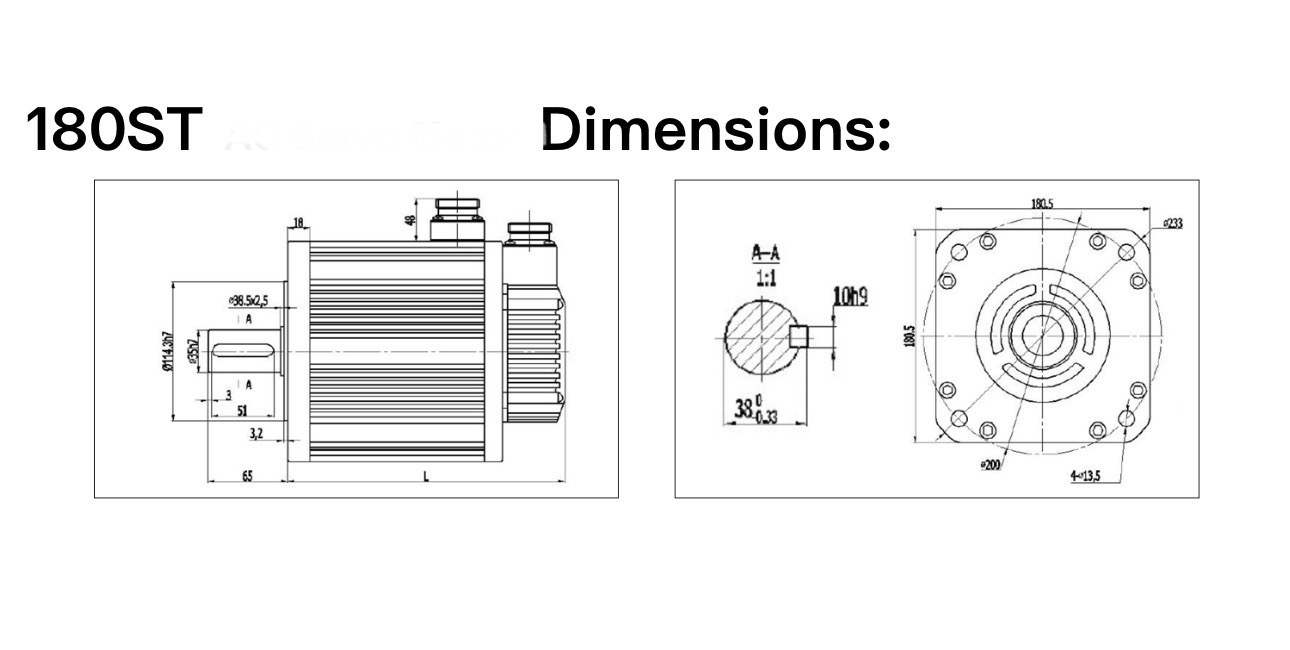

Características Físicas:

Longitud de motor (Sin freno): 292 mm

Dimensiones : 180.5 x 180.5mm

Eje: 35mm

Peso: 30.5 Kg

Especificaciones Ambientales:

Temperatura de Operación: -20 ~ 40 ℃

Humedad Relativa: Menos del 90% (sin condensación)

Clase de Aislamiento: Clase F

Clase de Protección: IP65

Beneficios y Aplicaciones:

Rendimiento Elevado: Ofrece un alto par motor y un control preciso, adecuado para aplicaciones que requieren alta precisión y fuerza.

Durabilidad y Fiabilidad: Su diseño robusto y sus materiales de alta calidad garantizan una operación confiable en condiciones industriales severas.

Versatilidad en Aplicaciones: Perfecto para maquinaria de producción, sistemas robóticos, y sistemas de transporte que demandan un control exacto del movimiento.

Facilidad de Integración: Compatible con una variedad de sistemas de control y automatización, facilitando su integración en entornos de trabajo existentes.

CARACTERISTICAS ADICIONALES :

Diseño: Adopta un nuevo diseño electromagnético, menor aumento de temperatura y baja inercia del motor.

Áreas de aplicación: Robótica, 3C y otras industrias de electrónica de consumo. Parámetros relacionados con los controladores de servomotores: 1. Voltaje de entrada: Trifasico 380V CA (-15-+10 %), 50-60 Hz. 2. Modo de control: Control de posición, control de velocidad, control de par.

PARAMETROS DE SERVOMOTORES:

Voltaje de entrada: Trifasico 380V CA (-15-+10 %), 50-60 Hz.

Modo de control: Control de posición, control de velocidad, control de par.

Tipo de codificador: Codificador fotoeléctrico incremental de 2500 líneas, codificador de valor absoluto de 23 bits.

Método de comunicación: RS485, RS232, CANopen, comunicación MODBUS estándar.

Puntos de entrada y salida: Entrada/Salida programables, admite ajustes de lógica positiva y negativa, y función de reubicación. Entrada de 4 canales, admite configuración de 16 funciones. Salida de 3 canales, admite Configuración de 12 funciones

Capacidades de monitorización: Monitoriza 16 estados, como ubicación, velocidad, corriente, voltaje, entrada y salida.

CARACTERISTICAS DEL SERVODRIVE :

1. Pequeño volumen y tamaño compacto, lo que ahorra espacio de instalación.

2. Su robusto modelo de posicionamiento interno permite planificar múltiples rutas en funcionamiento continuo, logrando así un control de movimiento completo. Admite un máximo de 32 conjuntos de programación de datos, cada uno con capacidad para configurar el número o el ángulo de pulso según las necesidades, así como la velocidad, la aceleración, la desaceleración y la desaceleración emergente.

3. Medición automática de las propiedades mecánicas de la inercia de la carga, configuración de la ganancia óptima y reducción del tiempo de puesta en marcha del sistema.

4. Análisis de la frecuencia de resonancia mecánica. Configuración de dos conjuntos de filtros de muesca que ajustan la frecuencia (50-5000 Hz) y la profundidad de la muesca, superando eficazmente la resonancia de baja frecuencia y la vibración del extremo mecánico. Además, permite configurar la frecuencia de vibración (1-100 Hz) y la amortiguación de vibraciones.

5. La función de compensación del par de fricción reduce el efecto de la fuerza de fricción estática durante la inversión mecánica y mejora el rendimiento de seguimiento de las instrucciones que operan a baja velocidad.

6. Software de depuración compatible con análisis de propiedades mecánicas, configuración de parámetros y supervisión. Su funcionamiento es sencillo e intuitivo.
