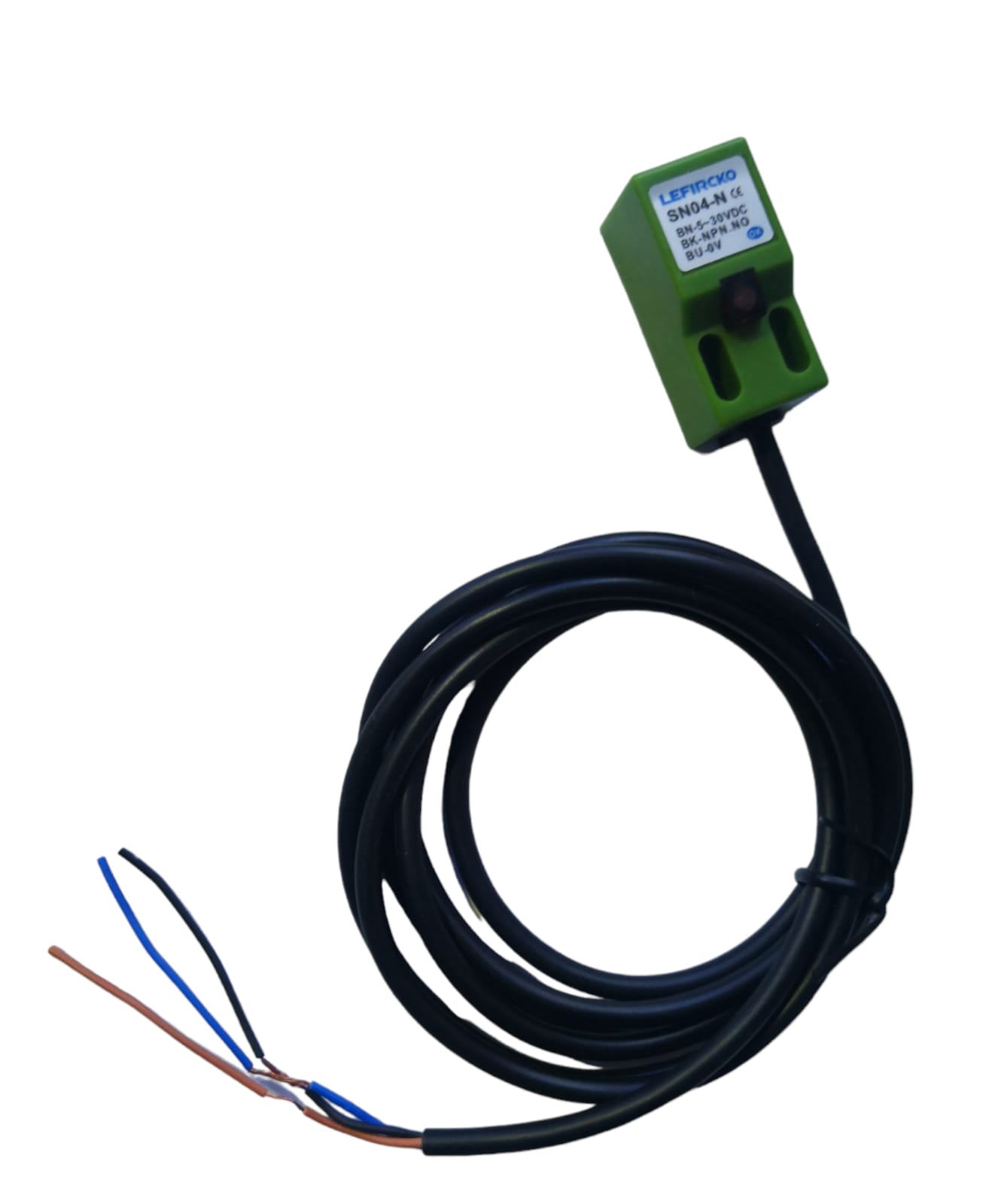

SENSOR DE PROXIMIDAD INDUCTIVO NPN NO – SN04-N

CARACTERISTICAS

Marca: Lefircko

Modelo: SN04-N

Tamaño: 18*18*36 (mm)

Salida: NPNDC de tres hilos normalmente abierto

Distancia de detección: 5mm

Tensión de alimentación: 6-30VDC

Corriente de salida: 300mA

Puede detectar objetos: cuerpo metálico

Definición del interruptor de proximidad:

Interruptores de proximidad inductivos de oscilaciones de alta frecuencia, detección, amplificación, disparo y circuito de salida. El oscilador en el detector genera un campo magnético alterno cuando un objeto metálico está cerca del lado de prueba. La corriente de Foucault generada en el metal absorbe la energía del oscilador, para debilitar y detener la vibración. La oscilación del oscilador deja de oscilar estos dos Estados y se convierte en una señal eléctrica por el detector, circuito de salida de disparo amplificado.

Diferencia entre normalmente abierto (NO) y normalmente cerrado (NC):

Normalmente abierto (NO) es el estado normal de la línea de salida de la señal está desconectada y no hay señal de salida, cuando el objeto está cerrado cuando la señal de salida del sensor.

Normalmente cerrado (NC) es el estado normal de la línea de salida de señal cerrada, una salida de señal continua al objeto solo cuando el sensor está desconectado, señal de apagado.

Dos tipos de interruptor de proximidad según las necesidades reales.

Conexión de cableado de tres cables:

El color de las albóndigas está conectado a la fuente de alimentación positiva está conectado a la fuente azul negativa, el negro está conectado a la carga (salida).

Método de conexión de dos cables (o CA CC):

Marrón El cable negativo para conectar la carga, la línea de carga y luego conectar la potencia positiva de positivo, azul negativo conexión directa a la fuente de alimentación.

La conexión específica se refiere al diagrama de cableado en la placa del interruptor para el cableado, No elijas la polaridad incorrecta.

Conexión eléctrica

Ver ficha técnica:
